Использование MySQL Workbench для создания ER-диаграммы и DDL-скрипта

Создание ER-диаграммы

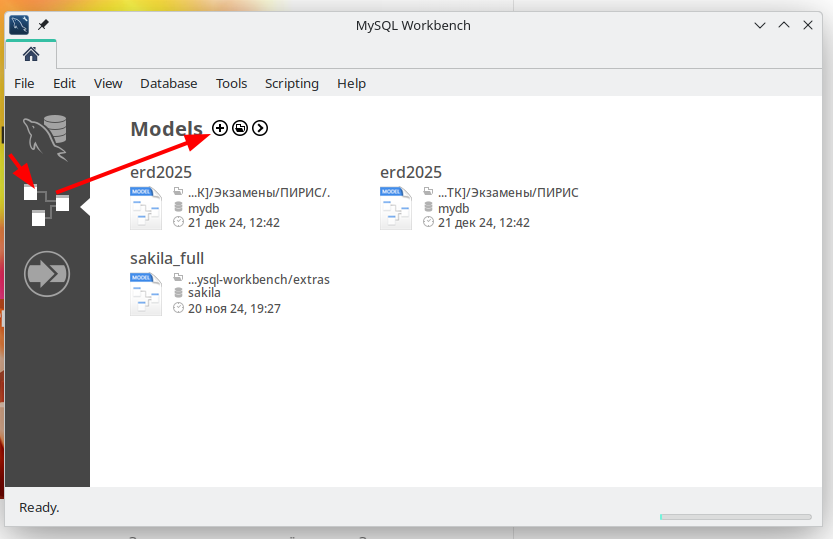

1. Запустите MySQL Workbench, откройте вкладку Модели и создайте новую модель (иконка с плюсом)



2. Переименуйте модель. Название модели будет использоваться в DDL-скрипте как название базы данных, поэтому название должно соответствовать задаче: например, ekolesnikov_test для лабораторных работ и user01 при выполнени демо-экзамена.

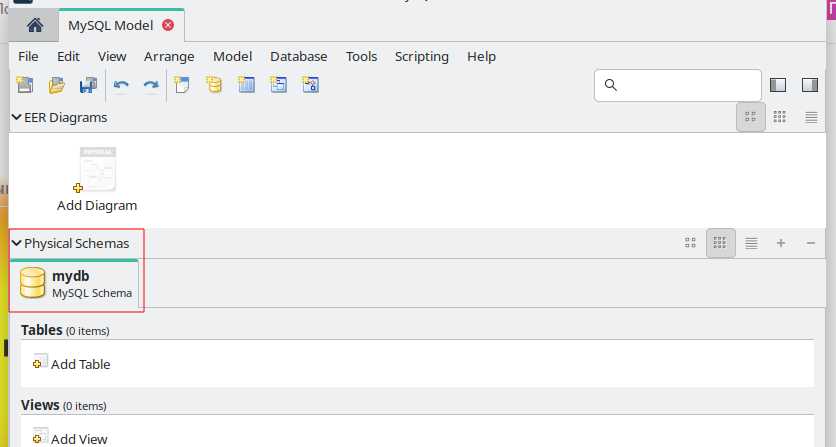

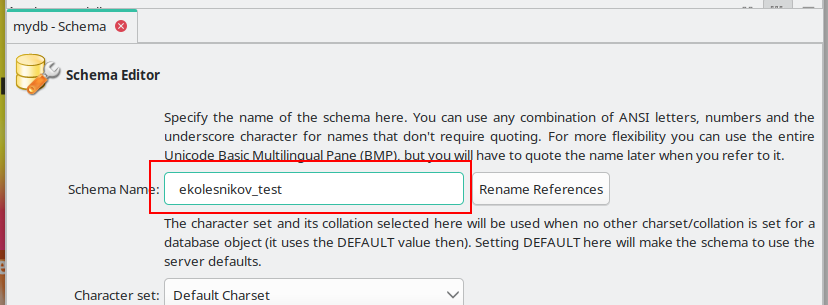

   двойной клик по названию модели откроет окно редактирования



   Кнопку "Rename References" нужно жать, если у вас уже есть диаграмма или таблицы

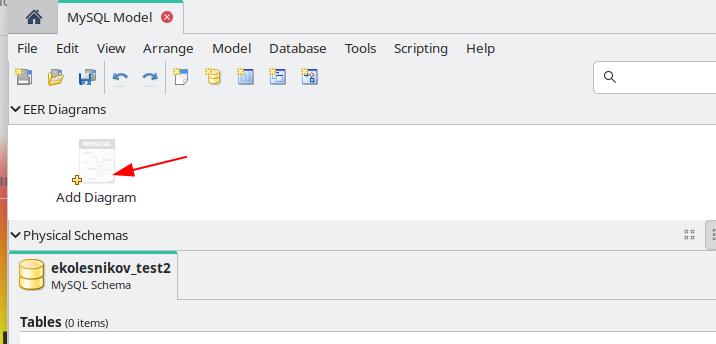

3. Добавьте диаграмму

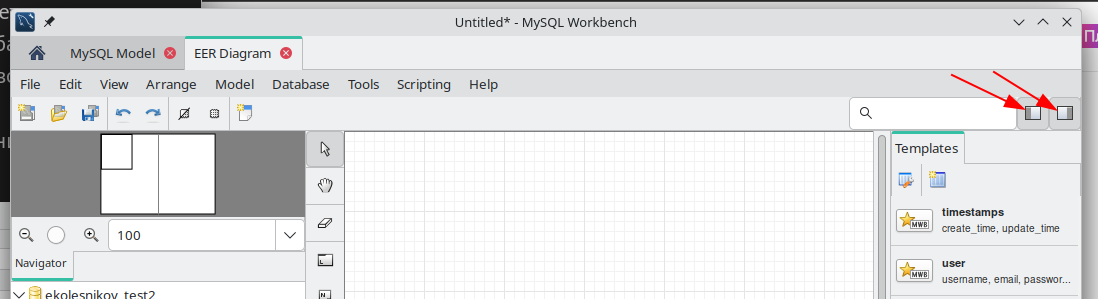

   Левую и правую панели можно скрыть, чтобы было больше места для диаграммы

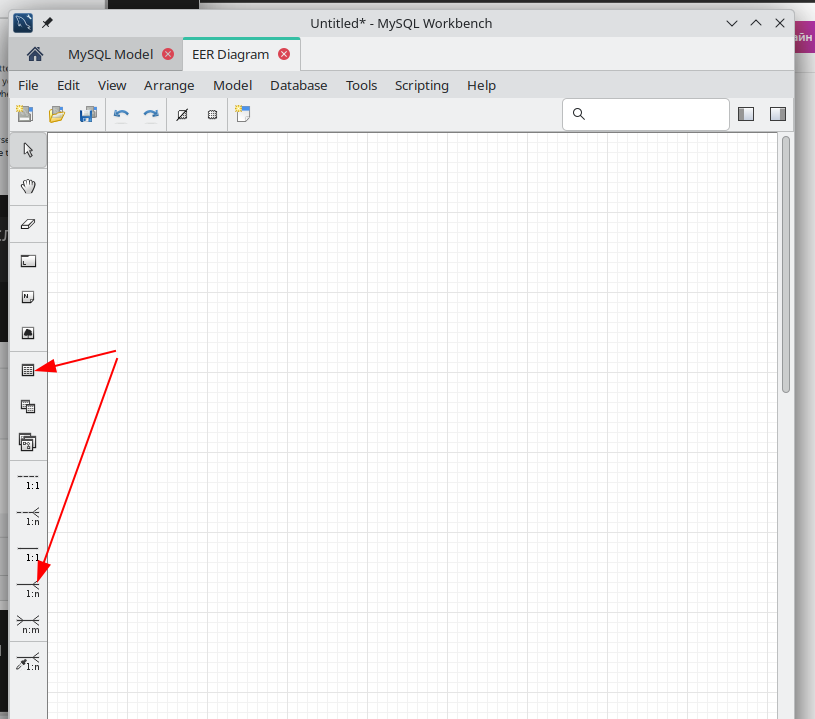

4. Для добавления таблиц и связей используется панель или быстрые клавиши (можно посмотреть, наведя курсор на иконку)



Добавление сущностей (таблиц) в модель

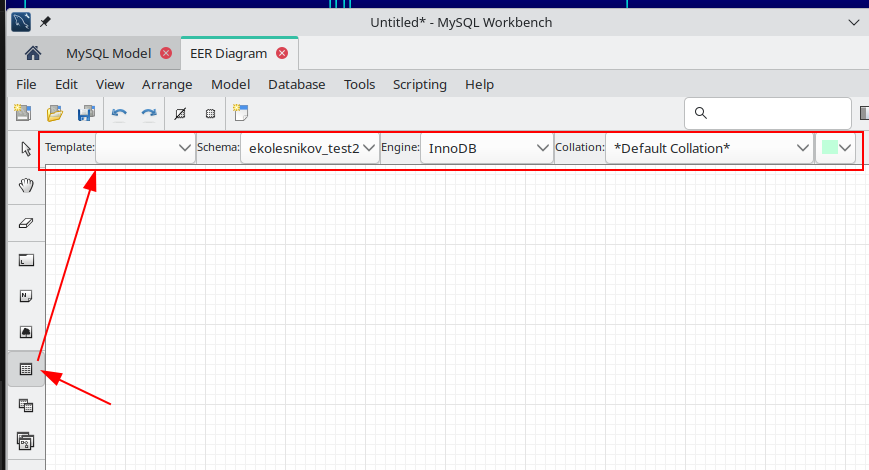

1. Кликните по иконке "Новая таблица" (или нажмите быструю клавишу T)



   В верхней панели появятся натройки таблицы, можно там ничего не менять и кликнуть мышкой в том месте диаграммы, куда вы хотите поместить новую таблицу

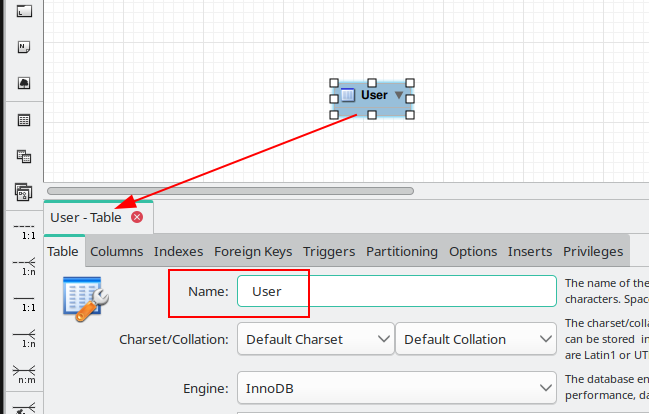

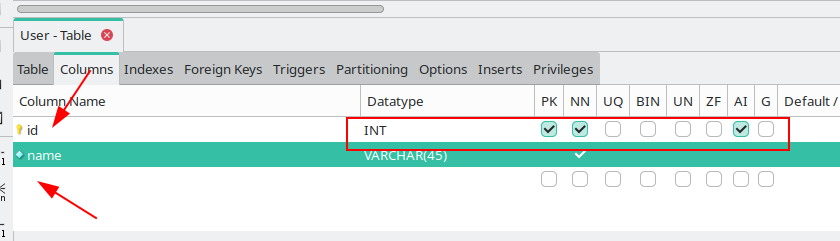

2. Двойным кликом по таблице можно открыть окно свойств, где задать название таблицы, добавить поля и их свойства





   Двойной клик по свободному месту в конце списка полей добавляет новое поле

3. Создайте таблицы "Пользователь" (поле для внешнего ключа пока создавать не нужно) и "Роль"

Создание связей

"Один ко многим"

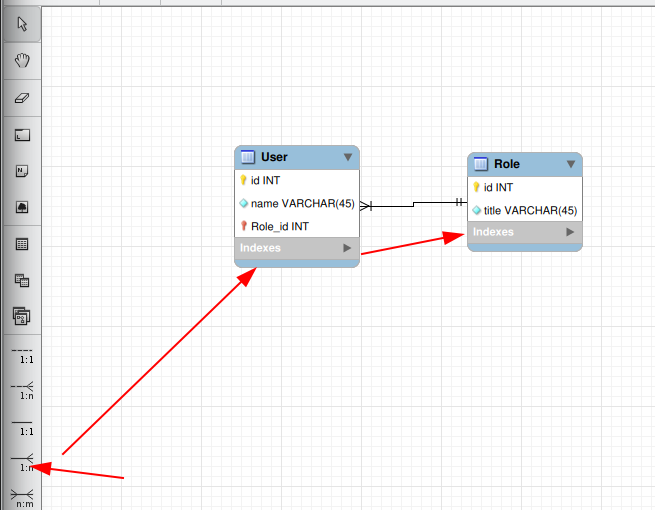

Кликните по иконке связи "один ко многим" (или нажмите быструю кнопку 4), затем кликните сначала по той таблице, где "много" (Пользователь), а затем по той где "один" (Роль).

MySQL Workbench автоматически создаст поле для внешнего ключа, нужно только переименовать его в соответствии с используемыми соглашениями (для C# это camelCase, т.е. поле нужно назвать roleId)

"Многие ко многим"

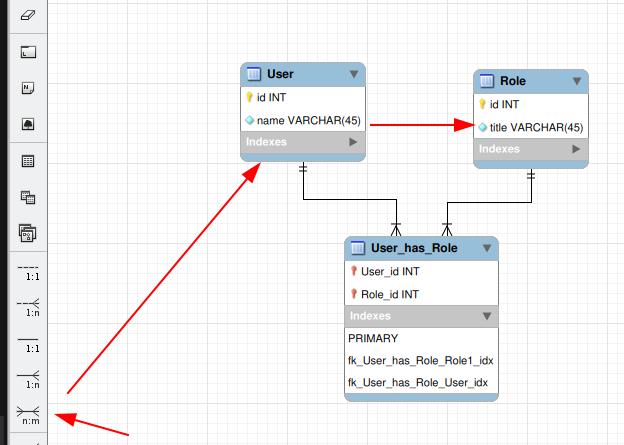

Аналогично кликаете сначала по иконке связи, а затем по связываемым таблицам (я не стал создавать новые таблицы, использую существующие для примера). Система автоматически добавит таблицу связей и все нужные связи

Не забывайте переименовывать таблицы и поля в соответствии с используемыми соглашениями

Создание DDL-скрипта

MySQL Worbench позволяет сгенерировать DDL-скипт для создания базы данных по модели

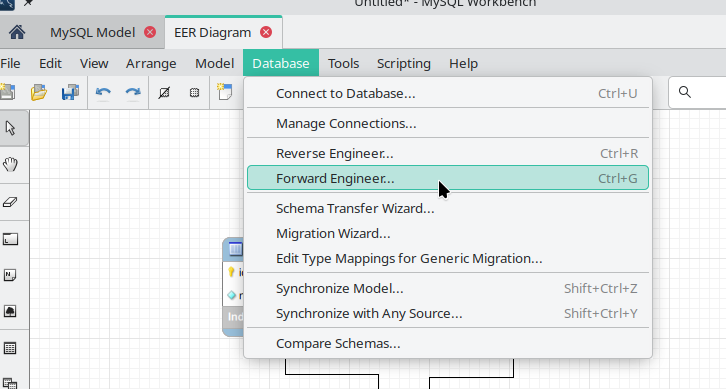

1. Выберите пункт меню "Database - Forward Engineer..."

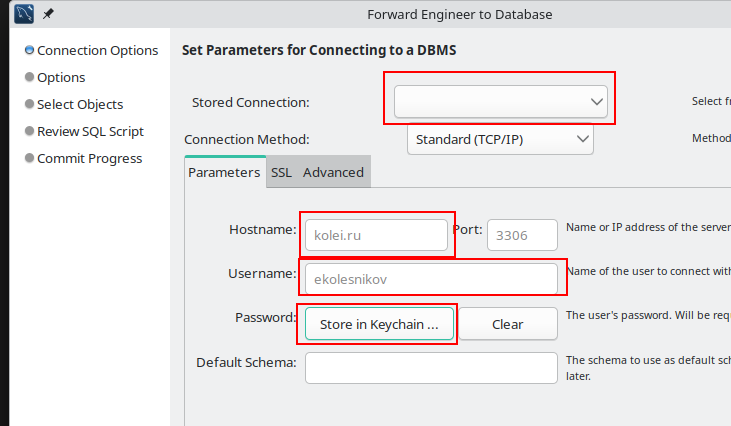

2. Введите параметры подключения к серверу (можно выбрать существующее подключение)

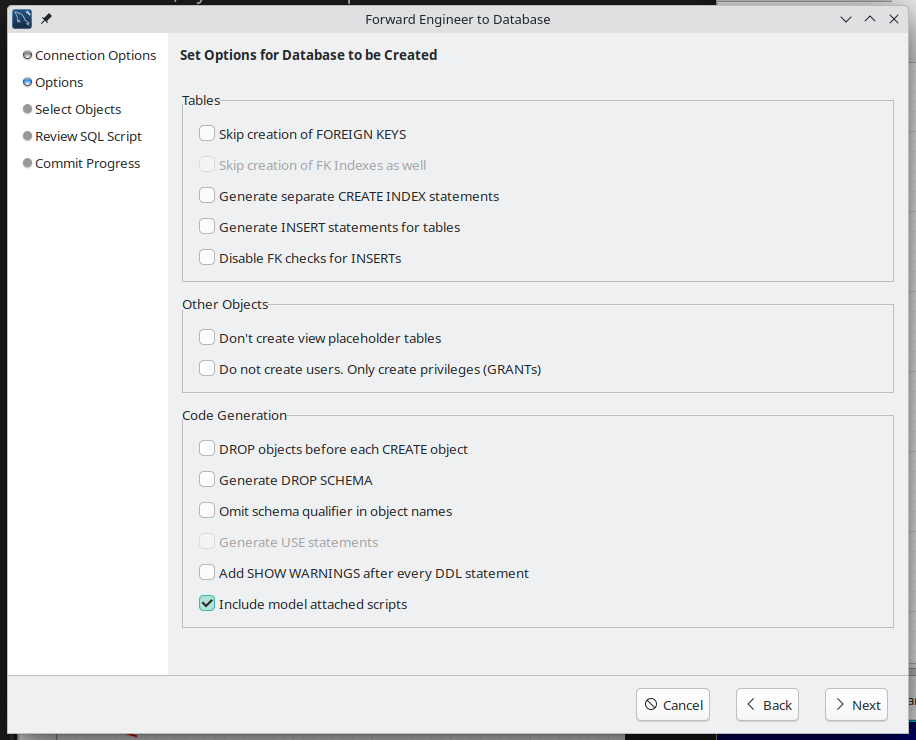

3. В настройках пока ничего менять не нужно

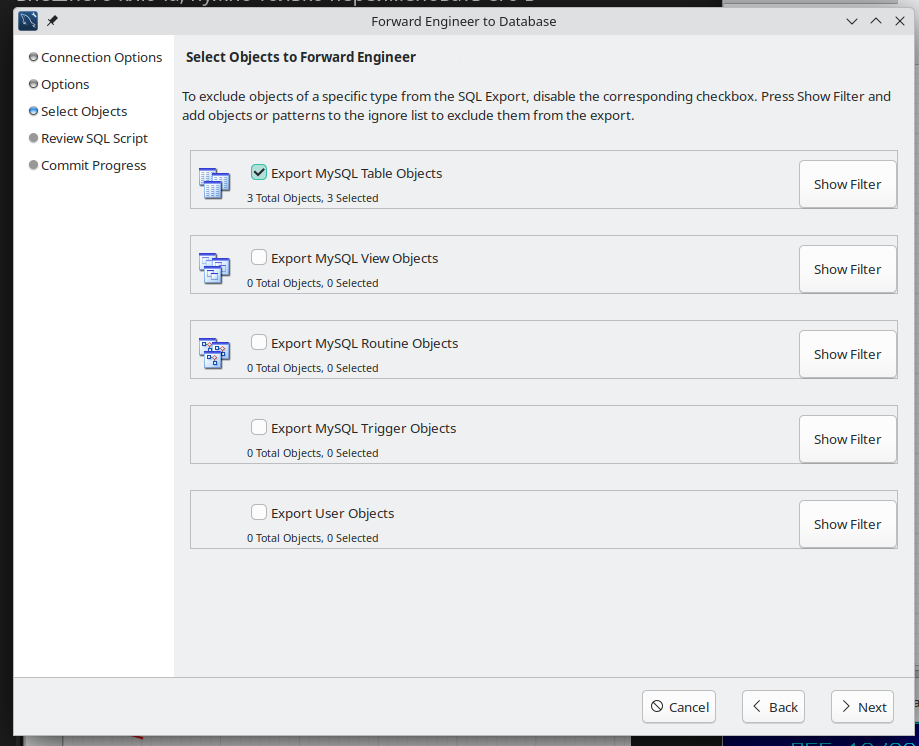

4. В окне выбора объектов тоже оставляем как есть

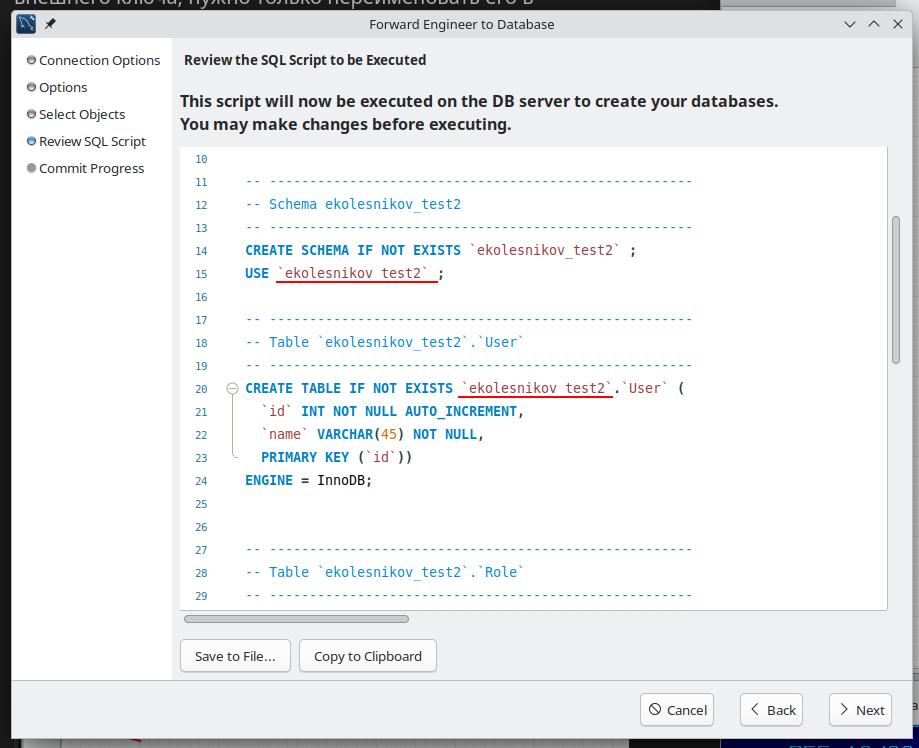

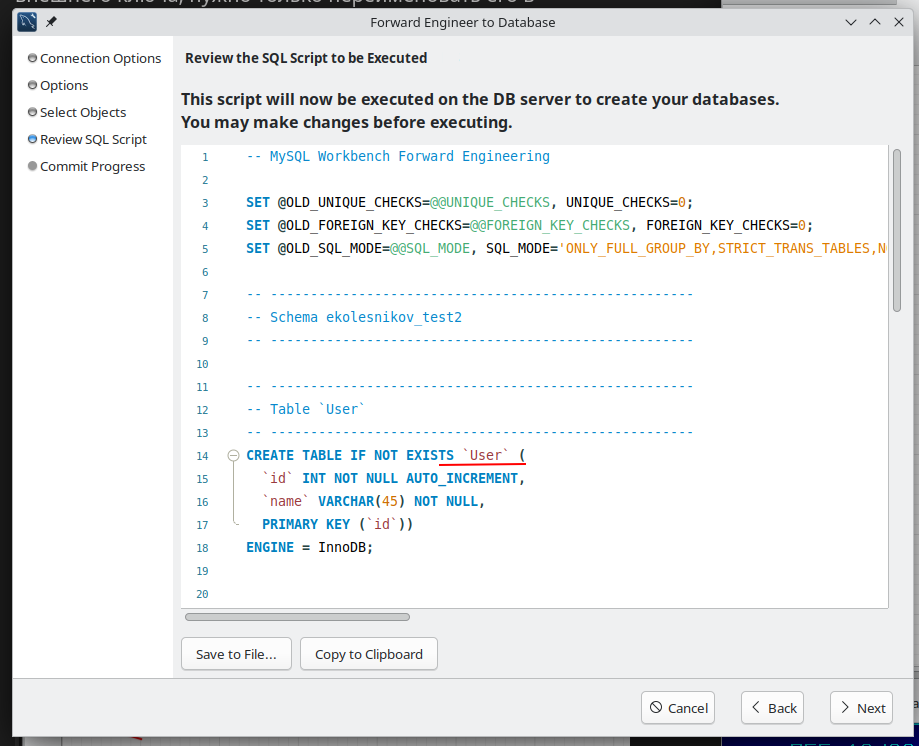

5. На следующем экране можно посмотреть сгенерированный скрипт и при необходимости внести правки



   1. Если на сервере запрещено создавать базы данных, то можно удалить строчку CREATE SCHEMA ...

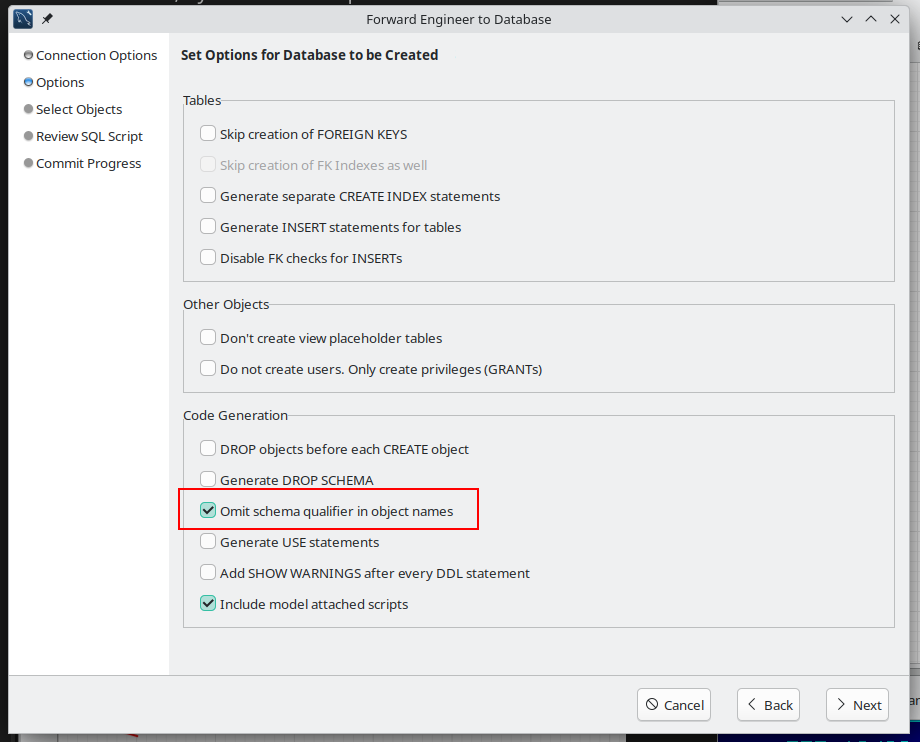

6. Если при создании модели забыли дать ей нужное название, то можно вернуться на окно настроек и включить настройку "Ommit schema qualifier.."



7. Вернувшись в окно DDL-скрипта не забудьте вписать строку USE database_name

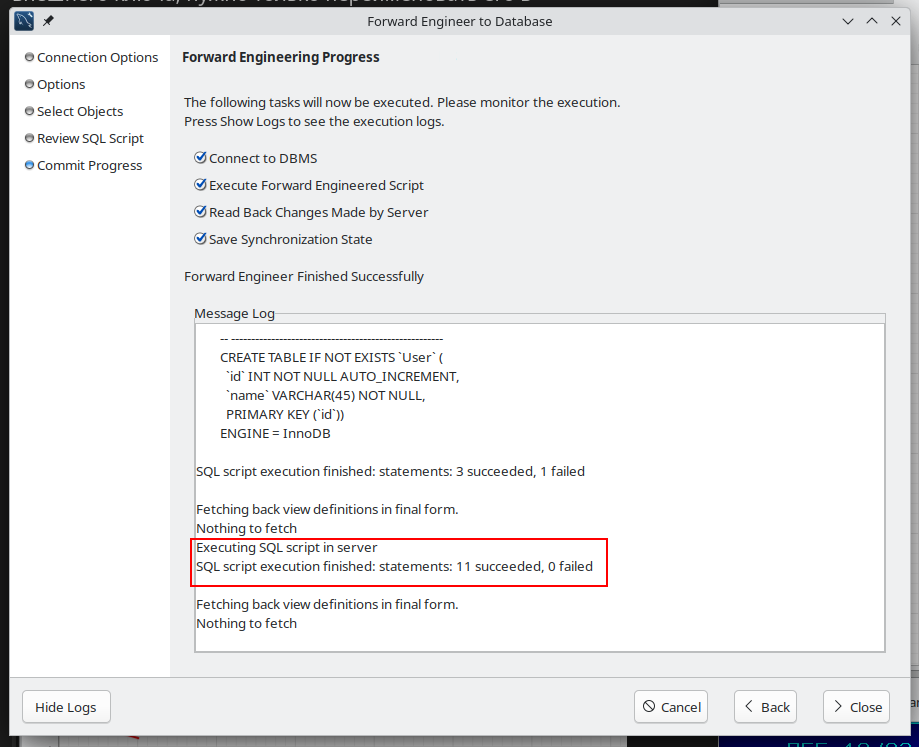

8. Можно скопировать получившийся скрипт в файл или буфер обмена, а можно сразу выполнить его в текущем сервере
